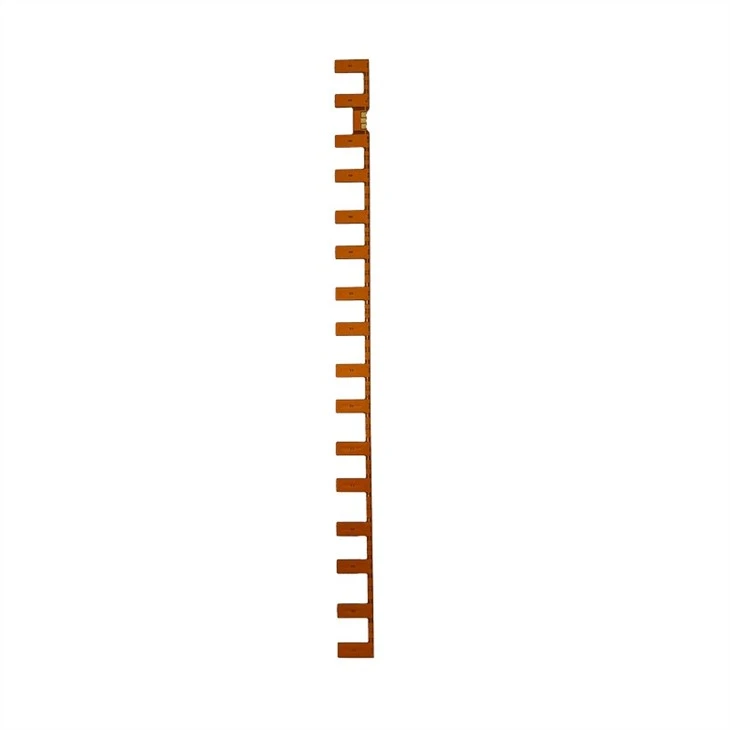

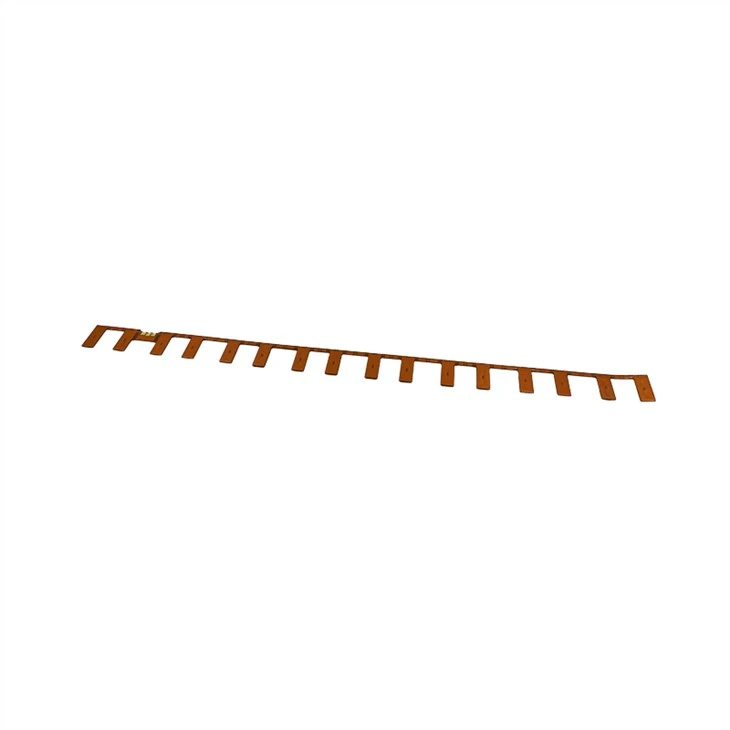

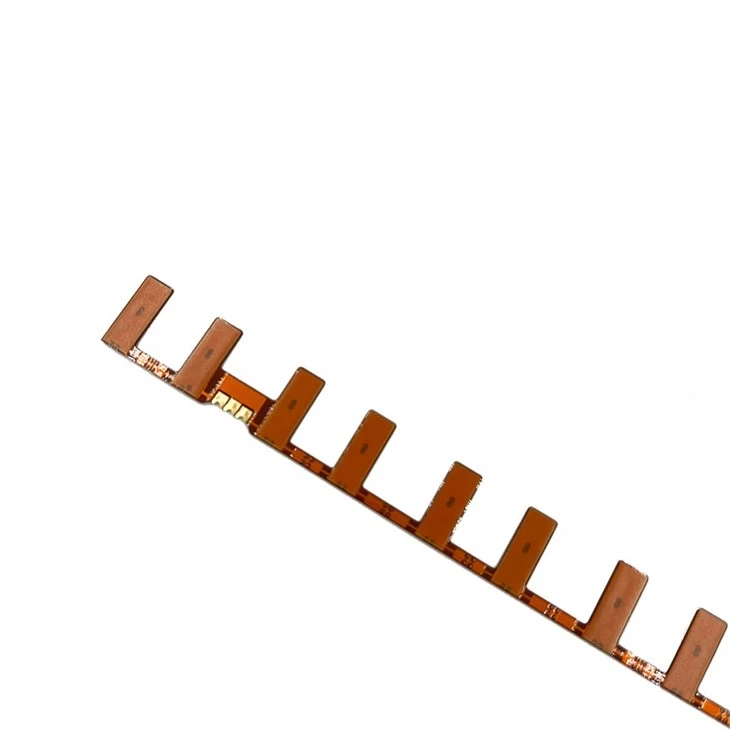

6 لایه روکش نیمه سوراخ فلکس پی سی

جزئیات محصولات

بتون به عنوان یکی از تولیدکنندگان پیشرو برد مدار چاپی مستقر در چین، سال‌هاست که نمونه‌های اولیه PCB با کیفیت بالا را به شرکت‌های بین‌المللی در تمام اندازه‌ها به خدمات تولیدی با قیمت منصفانه ارائه می‌دهد. برای ساختن مدار چاپی فلکس حرفه ای و پیشرفته، ما متعهد به رعایت دقیق ترین استانداردها در طول فرآیند تولید PCB هستیم. ما کاملاً با سیستم مدیریت کیفیت ISO مطابقت داریم. 6 لایه روکش نیم سوراخ فلکس pcb برای خودرو اعمال می شود.

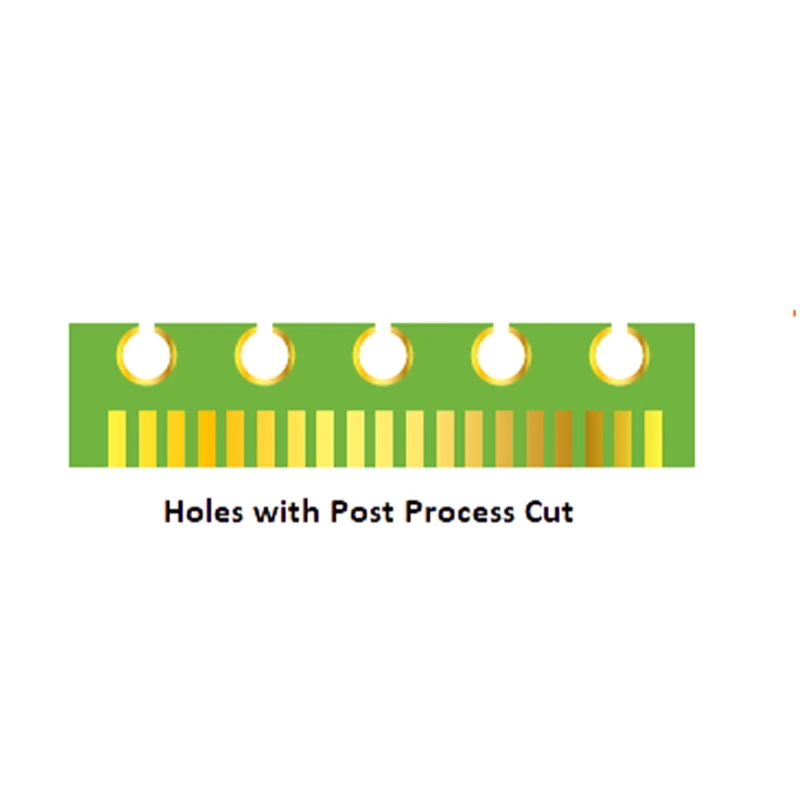

نیمه سوراخ های آبکاری شده چیست؟

نیم سوراخ‌های آبکاری شده سوراخ‌هایی هستند که با استفاده از یک فرآیند تخصصی از لبه تخته‌های روکش شده با مس جدا می‌شوند. عمدتاً برای اتصالات روی برد استفاده می شود، عمدتاً در جایی که دو برد مدار چاپی با فناوری های مختلف ترکیب می شوند.

از طریق اتصال مستقیم PCB ها به یکدیگر، کل سیستم به طور قابل توجهی نازک تر از اتصال قابل مقایسه با اتصال دهنده های چند پین است. لبه های آبکاری شده نیز در تولید ماژول های کوچک PCB مفید هستند.

نیم سوراخ های آبکاری شده در PCB استاندارد و PCB پیشرفته موجود است. برای سرویس استاندارد PCB، حداقل قطر سوراخ‌های قلاب‌دار {0}}.6 میلی‌متر است. اگر به سوراخ‌های قلاب‌دار کوچک‌تر نیاز دارید، لطفاً از فروش ما برای ارائه خدمات پیشرفته FPC درخواست کنید. و حداقل فاصله بین دو نیم سوراخ آبکاری شده 0.55 میلی متر است.

کاربردهای نیم سوراخ های آبکاری شده

● نیمه سوراخ ها می توانند به عنوان تخته های برش دهنده برای بخش خاصی از PCB بزرگ استفاده شوند.

● این سوراخ ها تغییر طرح پین کامپوننت را بر اساس نیاز کاربر آسان می کند.

● ماژول های یکپارچه را می توان بر روی یک PCB با استفاده از castellation تولید کرد، که می تواند در مونتاژ در طول تولید استفاده شود.

● مدار چاپی با سوراخ‌های قلاب‌دار را می‌توان در طول فرآیند مونتاژ PCB به راحتی روی PCB دیگری نصب کرد.

● برای ترکیب دو تخته برای تایید کیفیت اتصال لحیم استفاده می شود.

● برای بردهای شکست یا ماژول های کوچک مانند ماژول های فای استفاده می شود.

● نیم سوراخ آبکاری شده نیز به ایجاد اتصال بی سیم PCB به PCB کمک می کند.

نیم سوراخ آبکاری شده انعطاف پذیری را در طراحی PCB و اندازه های کوچکتر بدون افت کیفیت فراهم می کند. علاوه بر این، نیم سوراخ آبکاری شده قابلیت اطمینان فرآیند FPC ها را از طریق آسیاب دقیق بهبود می بخشد. و می تواند لایه آبکاری را از آسیب مکانیکی محافظت کند. بنابراین، PCB با نیمه سوراخ های روکش شده به طور گسترده در صنایعی مانند لوازم الکترونیکی مصرفی بالا، کامپیوتر، مخابرات، برق، خودرو و کنترل های صنعتی استفاده می شود.

خدمات ما

1. دانش خوب در بازارهای مختلف می تواند الزامات ویژه ای را برآورده کند.

2. سازنده واقعی با کارخانه خود ما واقع در شنژن، چین

3. تیم فنی حرفه ای قوی از تولید محصولات با کیفیت بالا اطمینان حاصل می کند.

4. سیستم کنترل هزینه ویژه اطمینان از ارائه مطلوب ترین قیمت.

5. تجربه غنی در تولید PCB و PCBA.

تگ های محبوب: 6 لایه روکش نیم سوراخ فلکس pcb، چین، تامین کنندگان، تولید کنندگان، کارخانه، سفارشی، خرید، ارزان، نقل قول، قیمت پایین، نمونه رایگان
