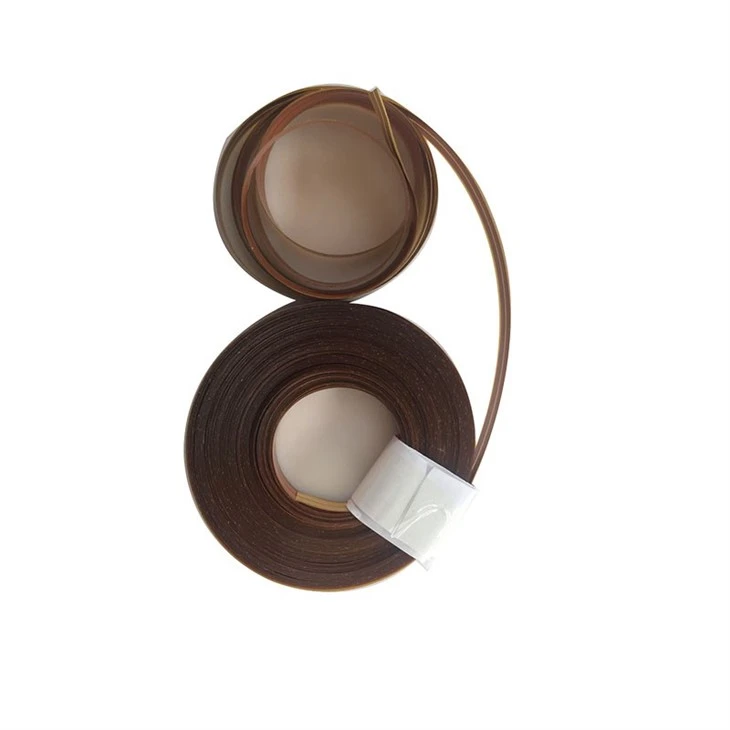

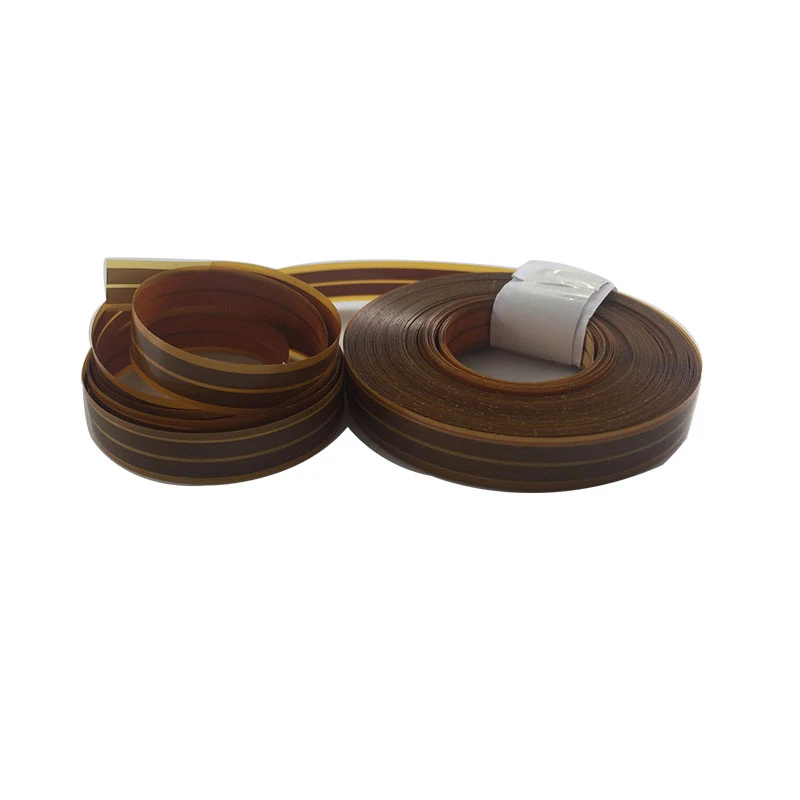

برد مدار بلند فلکس رول به رول

اندازه و دستگاه برد مدار بلند فلکس رول به رول

• FPC رول به رول، طولانی ترین اندازه: 15 متر،
• اندازه های حمل و نقل رول به رول می تواند تا: 50 متر، 100 متر، 150 متر، طول 200 متر باشد.
• طولانی ترین اندازه رول به رول: 15 متر * 250 میلی متر، 15 متر * 500 میلی متر
• طولانی ترین ابعاد برای حمل رول به رول: 250 * 50 متر، 250 * 200 متر. 500mm*100m
• تک لایه رول به رول FPC
• دو لایه رول برای رول FPC
• رول به رول SMT، فیلم رول به رول پوشش، چاپ ماسک لحیم رول به رول، نوردهی خودکار رول به رول، آبکاری رول به رول، چاپگر رول به رول، رول وجود دارد. خط به رول اچینگ، رول به رول AOI آنلاین، رول به رول خودکار SMT به رول و غیره.

فرآیند تولید برد مدار بلند فلکس رول به رول

فرآیند تولید و ساخت رول به رول FPC شامل فرآیندهای زیر است:
حفاری RTR; غوطه وری/ آبکاری مس RTR؛ لمینیت RTR; هم ترازی RTR / قرار گرفتن در معرض. توسعه دهنده RTR؛ پردازش/حذف حکاکی RTR. تشخیص دستگاه فوتوالکتریک خودکار AOI. RTR چسباندن، پرس و پخت فیلم پوشش. فیلم پوشش دهنده ژنراتور لیزری RTR; درمان سطح RTR؛ مواد کمکی اتصال ماشین خودکار؛ قالب گیری ژنراتور لیزری RTR.

مزایای تولید رول به رول (R2R) برای بردهای مدار بلند فلکس چیست

مزایای تولید رول به رول (R2R) برای بردهای مدار بلند فلکس عبارتند از:

تولید مداوم: R2R امکان تولید مداوم بردهای مدار بلند انعطاف پذیر را فراهم می کند که منجر به توان تولید بالاتر در مقایسه با روش های تولید دسته ای می شود.

1. کارایی هزینه: فرآیندهای R2R اغلب به دلیل کاهش نیاز به نیروی کار، به حداقل رساندن ضایعات مواد و افزایش راندمان تولید منجر به کاهش هزینه های تولید در هر واحد می شود.
2. قابلیت حجم بالا: تولید R2R برای تولید با حجم بالا مناسب است و تولیدکنندگان را قادر می‌سازد تا مقادیر زیادی از بردهای مدار بلند فلکس را به طور کارآمد و مداوم تولید کنند.
3. انعطاف‌پذیری: سیستم‌های R2R می‌توانند مواد و تکنیک‌های پردازش مختلفی را در خود جای دهند و انعطاف‌پذیری را در طراحی و تولید برای انواع مختلف بردهای مدار فلکس بلند فراهم کنند.
4. یکنواختی: تولید مستمر کیفیت و یکنواختی ثابت را در طول بردهای مدار فلکس تضمین می کند و در نتیجه عملکرد و عملکرد قابل اعتمادی را به همراه دارد.
5. مقیاس پذیری: خطوط تولید R2R را می توان به راحتی برای برآورده ساختن تقاضاهای در حال تغییر تولید، کوچک یا کوچک کرد و به تولیدکنندگان اجازه داد تا سطوح تولید را در صورت نیاز تنظیم کنند.
6. کاهش زمان سرب: ماهیت مستمر تولید R2R اغلب به زمان‌های کوتاه‌تر در مقایسه با تولید دسته‌ای منجر می‌شود و امکان تحویل سریع‌تر بردهای مدار بلند فلکس را به مشتریان می‌دهد.
7. تولید رول به رول چندین مزیت را برای بردهای مدار انعطاف پذیر طولانی ارائه می دهد، از جمله کارایی هزینه، قابلیت حجم بالا، انعطاف پذیری، یکنواختی، مقیاس پذیری و کاهش زمان تولید. این مزایا R2R را به یک گزینه تولیدی جذاب برای تولید بردهای مدار بلند فلکس در صنایع مختلف تبدیل می کند.

کاربرد برد مدار بلند فلکس رول به رول

بردهای مدار بلند فلکس رول به رول به دلیل انعطاف پذیری، ماهیت سبک وزن و توانایی تولید در رول های پیوسته کاربردهای متعددی در صنایع مختلف دارند. برخی از برنامه های کاربردی کلیدی عبارتند از:

(1) لوازم الکترونیکی مصرفی: بردهای مدار انعطاف پذیر معمولا در لوازم الکترونیکی مصرفی مانند گوشی های هوشمند، تبلت ها، دستگاه های پوشیدنی و لپ تاپ ها استفاده می شوند. آنها طراحی های فشرده را امکان پذیر می کنند و می توانند خم یا تا شوند تا در فضاهای تنگ این دستگاه ها قرار گیرند.

(2) الکترونیک خودرو: در صنعت خودرو از بردهای مدار فلکس در کاربردهایی مانند نمایشگر داشبورد، سیستم های اطلاعات سرگرمی، سنسورها و روشنایی استفاده می شود. انعطاف پذیری آنها به آنها اجازه می دهد تا در هندسه پیچیده وسایل نقلیه مدرن ادغام شوند.

(3) دستگاه های پزشکیمدارهای فلکس در دستگاه ها و تجهیزات پزشکی مانند مانیتورهای سلامت پوشیدنی، سیستم های تصویربرداری پزشکی، ضربان سازها و ابزارهای تشخیصی استفاده می شوند. انعطاف پذیری و زیست سازگاری آنها، آنها را برای کاربردهایی که سازگاری و قابلیت اطمینان حیاتی هستند، مناسب می کند.

(4) هوافضا و دفاع: بردهای مدار فلکس کاربرد گسترده ای در کاربردهای هوافضا و دفاعی از جمله ماهواره ها، ابزار دقیق هواپیما، پهپادها (پهپادها)، سیستم های هدایت موشک و دستگاه های ارتباطی نظامی پیدا می کنند. ساختار سبک وزن و توانایی مقاومت در شرایط سخت محیطی آنها را برای کاربردهای هوافضا ایده آل می کند.

(5) تجهیزات صنعتیمدارهای فلکس در تجهیزات و ماشین آلات صنعتی مختلف برای سیستم‌های کنترل، سنجش، جمع‌آوری داده‌ها و مانیتورینگ استفاده می‌شوند. آنها را می توان برای مطابقت با نیازهای خاص سفارشی کرد و در تجهیزات با فضای محدود ادغام کرد.

(6) انرژی های تجدید پذیر: در سیستم های انرژی تجدیدپذیر مانند پنل های خورشیدی و توربین های بادی، مدارهای انعطاف پذیر ممکن است برای نظارت، کنترل و مدیریت توان استفاده شوند. انعطاف پذیری آنها به آنها اجازه می دهد تا با سطوح منحنی پنل های خورشیدی یا پره های توربین بادی مطابقت داشته باشند.

(7) فناوری پوشیدنیبردهای مدار فلکس نقش مهمی در کاربردهای فناوری پوشیدنی از جمله لباس‌های هوشمند، ردیاب‌های تناسب اندام، عینک‌های واقعیت افزوده (AR) و منسوجات الکترونیکی دارند. آنها امکان ادغام یکپارچه لوازم الکترونیکی را با فاکتورهای فرم پوشیدنی فراهم می کنند.

(8) اینترنت اشیا (اینترنت اشیا): در دستگاه‌های اینترنت اشیا و شبکه‌های حسگر، از مدارهای انعطاف‌پذیر برای اتصال حسگرها، میکروکنترلرها و ماژول‌های ارتباطی استفاده می‌شود. اندازه فشرده و انعطاف پذیری آنها استقرار راه حل های IoT را در محیط های مختلف تسهیل می کند.

به طور کلی، بردهای مدار بلند رول به رول انعطاف پذیری تطبیق پذیری و قابلیت اطمینان را ارائه می دهند و آنها را به اجزای ضروری در طیف وسیعی از دستگاه ها و سیستم های الکترونیکی در سراسر صنایع تبدیل می کنند.

سوالات متداول در مورد برد fpc طولانی رول به رول

در اینجا چند سؤال متداول (پرسش‌های متداول) درباره مدارهای چاپی بلند انعطاف‌پذیر رول به رول (R2R) (FPC) وجود دارد:

a. FPC طولانی رول به رول (R2R) چیست؟
مدارهای چاپی بلند انعطاف پذیر رول به رول (FPCs) مدارهای الکترونیکی هستند که با استفاده از یک فرآیند چاپ مداوم تولید می شوند که در آن بسترهای انعطاف پذیر از یک رول به رول دیگر تغذیه می شوند. این روش امکان تولید انبوه FPCهای طولانی و پیوسته را فراهم می کند و آنها را برای کاربردهایی که به انعطاف پذیری و مقیاس پذیری نیاز دارند ایده آل می کند.

ب. مزایای FPCهای طولانی R2R نسبت به PCBهای سنتی چیست؟
FPCهای بلند R2R دارای چندین مزیت از جمله انعطاف پذیری، سبک وزن، طراحی صرفه جویی در فضا و قابلیت انطباق با اشکال نامنظم هستند. آنها همچنین برای تولید با حجم بالا مقرون به صرفه هستند و انعطاف پذیری آنها آنها را برای کاربردهایی که PCBهای صلب سنتی غیرعملی هستند، مناسب می کند.

ج. FPCهای بلند R2R برای چه کاربردهایی استفاده می شوند؟
FPCهای طولانی R2R در صنایع مختلف از جمله لوازم الکترونیکی مصرفی، خودروسازی، تجهیزات پزشکی، هوافضا و فناوری پوشیدنی کاربرد دارند. آنها در نمایشگرهای انعطاف پذیر، حسگرهای لمسی، نورپردازی LED، آنتن های RFID، دستگاه های MEMS و غیره استفاده می شوند.

d. فرآیند چاپ برای FPC های طولانی R2R چگونه انجام می شود؟
فرآیند چاپ برای FPCهای طولانی R2R شامل انتقال مداوم جوهرهای رسانا و عایق بر روی بستر انعطاف‌پذیر در حین حرکت در یک سری از ایستگاه‌های چاپ است. روش‌های چاپ روی صفحه یا چاپ چرخشی معمولاً برای رسوب جوهر بر روی زیرلایه استفاده می‌شود و به دنبال آن خشک کردن یا خشک کردن برای جامد شدن لایه‌های چاپ شده انجام می‌شود.

e. ملاحظات طراحی برای FPCهای بلند R2R چیست؟
ملاحظات طراحی برای FPC های بلند R2R شامل عرض و فاصله ردیابی، روی هم قرار گرفتن لایه ها، شعاع خمشی، سازه های پشتیبانی مکانیکی، و قرار دادن قطعات است. اطمینان از پارامترهای طراحی مناسب برای حفظ عملکرد الکتریکی و یکپارچگی مکانیکی در مدارهای انعطاف پذیر ضروری است.

f. چه اقدامات کنترل کیفیتی برای تولید FPC طولانی R2R وجود دارد؟
اقدامات کنترل کیفیت برای تولید FPC طولانی R2R شامل سیستم های بازرسی درون خطی برای تشخیص عیوب، بررسی دقت ابعاد، تست الکتریکی برای تداوم و مقاومت عایق، و رعایت استانداردها و مشخصات صنعتی است. این معیارها قابلیت اطمینان و عملکرد FPC های تمام شده را تضمین می کند.

g. آیا FPCهای طولانی R2R را می توان برای برنامه های خاص سفارشی کرد؟
بله، FPC های طولانی R2R را می توان برای برآورده کردن نیازهای خاص برنامه های مختلف سفارشی کرد. این سفارشی‌سازی ممکن است شامل تنظیم طرح مدار، انتخاب مواد مناسب، بهینه‌سازی خواص الکتریکی و ترکیب ویژگی‌هایی مانند اتصالات انعطاف‌پذیر یا محافظ باشد.

اگر به برد مدار فلکس رول به رول علاقه دارید، لطفاً با من در linda@pcbsfactory.com تماس بگیرید. ما بسیار خوشحالیم که در مورد رول به رول فلکس پی سی با شما صحبت می کنیم.
