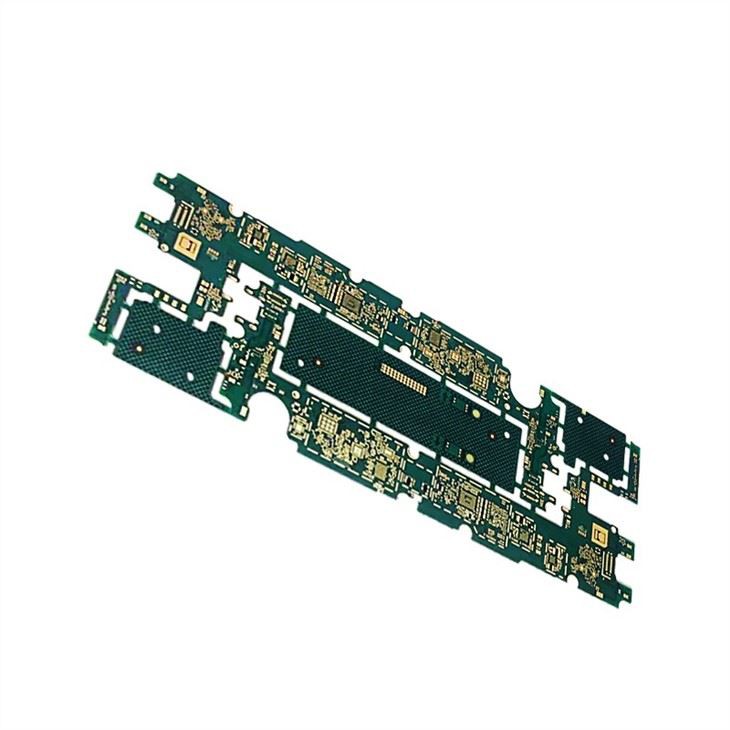

برد مدار چاپی HDI PCB

جزئیات محصول

کارخانه بتون راه حل هایی را برای تولید PCB با حجم کم/حجم بالا بر اساس نوبت سریع ارائه می دهد. برد مدار چاپی HDI PCB برای ساخت‌های پیشرفته با الزامات مورد نیاز برای کاربردهای هوافضا، دفاعی، پزشکی و تجاری است.

برد اتصالات با چگالی بالا (HDI) چیست

برد اتصالات با چگالی بالا (HDI) به عنوان برد (PCB) با تراکم سیم کشی بالاتر در واحد سطح نسبت به بردهای مدار چاپی معمولی (PCB) تعریف می شود. آنها خطوط و فضاهای ظریف تری دارند (<100 µm),="" smaller="" vias=""><150 µm)="" and="" capture="" pads=""><400 µm),="" i/o="">300, and higher connection pad density (>20 پد / سانتی متر مربع) نسبت به فناوری PCB معمولی استفاده می شود. برد HDI برای کاهش اندازه و وزن و همچنین برای افزایش عملکرد الکتریکی استفاده می شود.

با توجه به لایه های مختلف، در حال حاضر برد DHI به سه نوع اصلی تقسیم می شود:

1) PCB HDI (1 به علاوه N به اضافه 1)

امکانات:

● مناسب برای BGA با تعداد ورودی/خروجی کمتر

● فن‌آوری‌های خط ریز، میکروویا و ثبت با قابلیت 0.4 میلی‌متر زمین توپ

● مواد واجد شرایط و عملیات سطحی برای فرآیند بدون سرب

● پایداری و قابلیت اطمینان عالی نصب

● مس پر شده از طریق

کاربرد: تلفن همراه، UMPC، MP3 Player، PMP، GPS، کارت حافظه

2) PCB HDI (2 به علاوه N به علاوه 2)

امکانات:

● مناسب برای BGA با زمین توپ کوچکتر و تعداد I/O بالاتر

● افزایش تراکم مسیریابی در طراحی پیچیده

● قابلیت های تخته نازک

● مواد Dk/Df کمتر عملکرد انتقال سیگنال را بهتر می کند

● مس پر شده از طریق

کاربرد: تلفن همراه، PDA، UMPC، کنسول بازی قابل حمل، DSC، دوربین فیلمبرداری

3) ELIC (اتصال هر لایه)

امکانات:

● هر لایه از طریق ساختار آزادی طراحی را به حداکثر می رساند

● مس پر شده از طریق قابلیت اطمینان بهتری را فراهم می کند

● ویژگی های الکتریکی برتر

● فن آوری برآمدگی مس و خمیر فلز برای تخته بسیار نازک

کاربرد: تلفن همراه، UMPC، MP3، PMP، GPS، کارت حافظه.

مزایای استفاده از برد اتصالات با چگالی بالا (HDI).

● به طراحان اجازه می دهد تا اجزای بیشتری را روی بردهای کوچکتر بگنجانند زیرا PCB های HDI را می توان در هر دو طرف برد جای داد.

● مصرف برق را کاهش دهید، که منجر به عمر باتری بیشتر در دستگاه‌های دستی و دیگر دستگاه‌های با باتری می‌شود.

● محکم تر و ناهموارتر، که امکان افزایش استحکام و سوراخ های محدود را فراهم می کند

● کاهش تخریب حرارتی، افزایش طول عمر دستگاه.

● امکان انتقال و محاسبات کارآمدتر و چگالی بالاتر در مناطق کوچکتر و ایجاد محصولات کاربر نهایی کوچکتر مانند گوشی های هوشمند، تجهیزات هوافضا، دستگاه های نظامی و تجهیزات پزشکی را فراهم می کند.

● پایداری بسته های متراکم BGA و QFP در طراحی PCB

● اگر از بسته‌های کوچک‌تر BGA و QFP در طرح‌ها و برنامه‌های خود استفاده می‌کنید، PCB‌های PCB HDI قابلیت اطمینان بیشتری را در انتقال ارائه می‌کنند که طراحی PCB شما به نقطه تولید انبوه برسد. PCB های HDI می توانند بسته های متراکم BGA و QFP را نسبت به فناوری PCB قدیمی تر در خود جای دهند.

● کاهش انتقال حرارت

انتقال حرارت کاهش می‌یابد زیرا فاصله کمتری برای عبور گرما قبل از خروج از PCB HDI وجود دارد. PCB های HDI نیز به دلیل انبساط حرارتی تحت فشار کمتری قرار می گیرند و عمر PCB را افزایش می دهند.

● هدایت مدیریت شده

سپس Vias ها را می توان با مواد رسانا یا غیر رسانا پر کرد تا انتقال بین قطعات بسته به طراحی برد شما تسهیل شود.

عملکرد نیز بهبود یافته است زیرا vias های کور و via-in-pad به اجزای سازنده اجازه می دهند نزدیکتر به هم قرار گیرند. هنگامی که محدوده انتقال از جزء به جزء کاهش می یابد، زمان انتقال و تاخیرهای عبور کاهش می یابد، در حالی که قدرت سیگنال افزایش می یابد.

● عوامل شکل کوچکتر (و کوچکتر).

وقتی صحبت از صرفه جویی در فضا می شود، HDI ها گزینه فوق العاده ای هستند زیرا می توان تعداد کل لایه ها را کاهش داد. به عنوان مثال، یک 8-روی مدار چاپی با سوراخ لایه ای سنتی را می توان به راحتی با یک راه حل 4-HDI لایه از طریق داخل پد جایگزین کرد. این منجر به PCB های کوچکتر می شود که حاوی ویاف هایی هستند که کم و بیش با چشم غیر مسلح قابل مشاهده نیستند.

در نهایت، استفاده از PCB های HDI امکان ایجاد محصولات کوچکتر، بادوام تر و کارآمدتر را فراهم می کند که مصرف کنندگان بدون به خطر انداختن طراحی و عملکرد کلی می خواهند.

ساختارهای HDI:

1 بعلاوه N به اضافه 1 - PCB ها حاوی 1 "ساخت" لایه های اتصال متقابل با چگالی بالا هستند.

i به اضافه N به علاوه i (i بزرگتر یا مساوی 2) - PCBها حاوی 2 یا بیشتر لایه های اتصال با چگالی بالا هستند. میکروویاها روی لایه‌های مختلف می‌توانند به صورت تکان‌خورده یا انباشته شوند. ساختارهای میکروویای انباشته شده پر از مس معمولاً در طرح های چالش برانگیز دیده می شوند.

هر لایه HDI - تمام لایه‌های PCB لایه‌های اتصال متقابل با چگالی بالا هستند که به هادی‌های روی هر لایه PCB اجازه می‌دهد آزادانه با ساختارهای میکروویا انباشته پر از مس ("هر لایه از طریق") به هم متصل شوند. این یک راه حل اتصال قابل اعتماد برای دستگاه های بسیار پیچیده با تعداد پین های بزرگ، مانند تراشه های CPU و GPU که در دستگاه های دستی استفاده می شوند، فراهم می کند.
