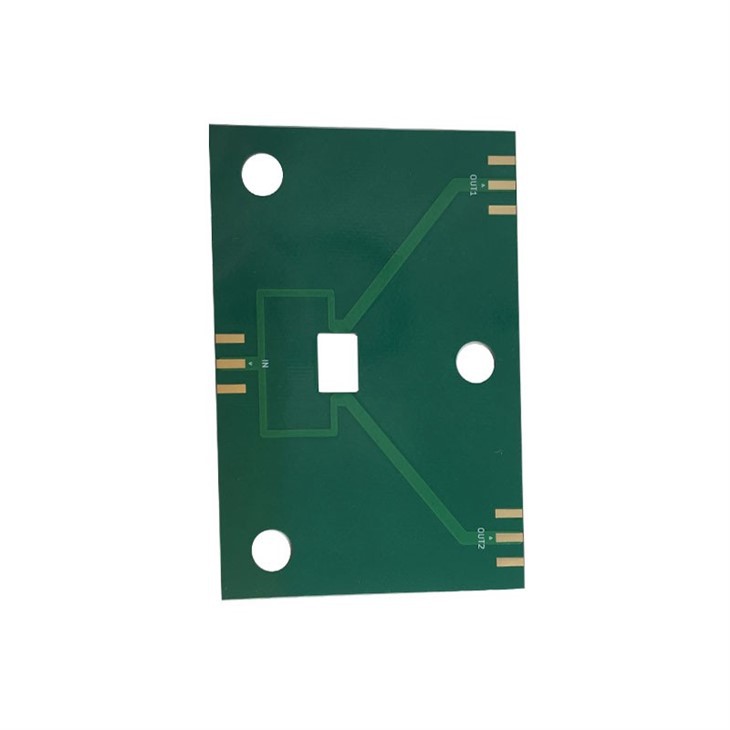

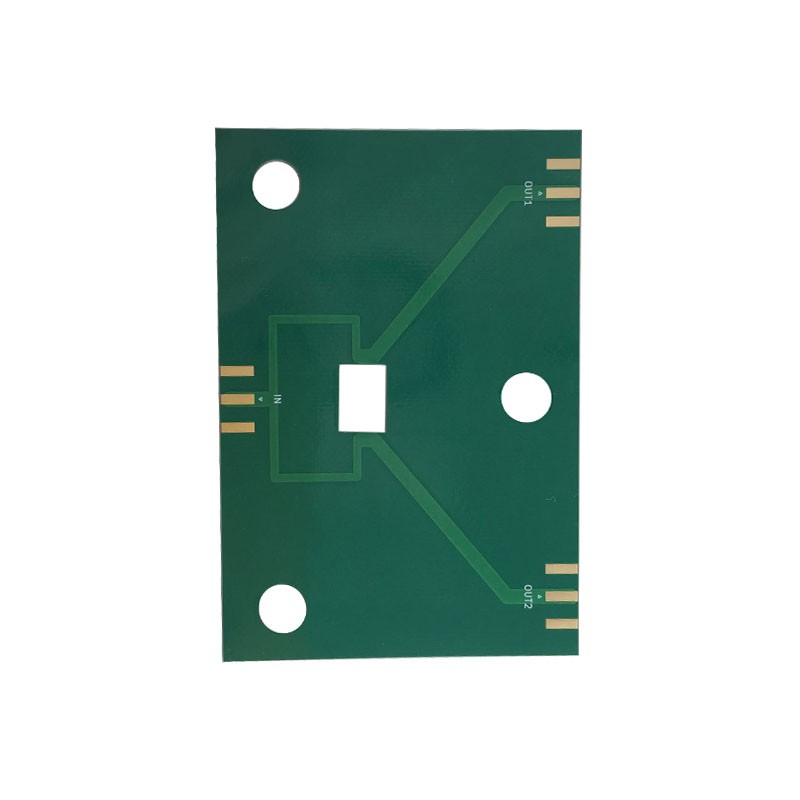

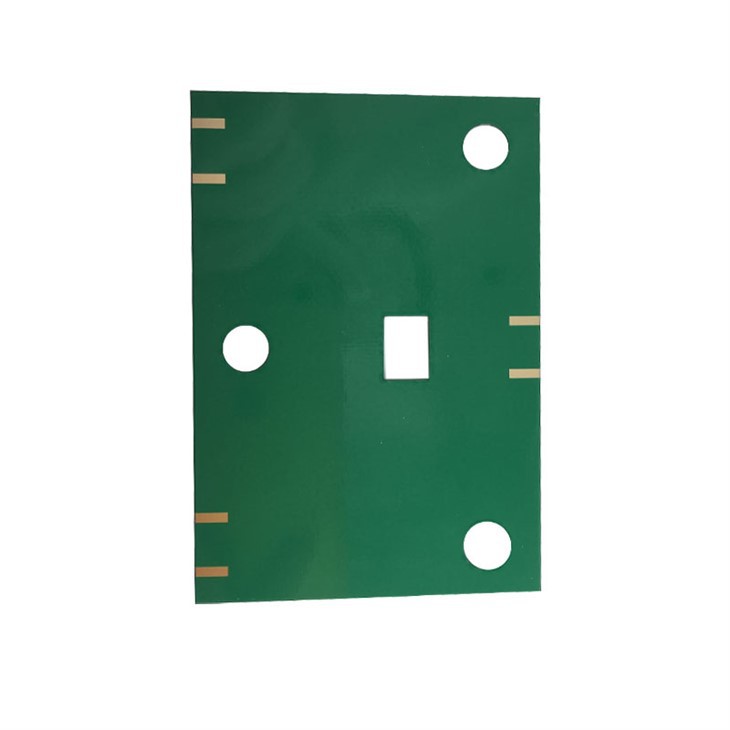

برد مدار فرکانس بالا RT5870 PCB

استفاده از مواد دی الکتریک RT5870 برای نمونه های اولیه مشتری برای PCB فرکانس بالا و شبیه سازی به خروجی -3dB نیاز دارد. و ضخامت دی الکتریک برد مدار فرکانس بالا RT5870 PCB: 0.7874 میلی متر است.

ارسال درخواست

شرح

پارامتر برد مدار فرکانس بالا RT5870 PCB

نام محصول:	برد مدار فرکانس بالا RT5870 PCB	مواد:	راجر RT5870
ضخامت تخته:	0.89 میلی متر	ضخامت دی الکتریک:	0.7874
ضخامت مس:	1 اونس	ضخامت مس PTH	>=20امم
ماسک جوشکاری:	KSM-S6189، GL39 سبز	صفحه ابریشم:	TaiYo S-380W، White
درمان سطحی	انیگ	اندازه شکاف:	0.70 میلی متر

برگه اطلاعات ورقه های فرکانس بالا RT/duroid® 5870 /5880

ویژگی	ارزش های معمولی				جهت غیر مستقیم[3]	واحدها[3]	شرایط	روش تست روش تست
	RT٪ 2fduroid 5870		RT٪ 2fduroid 5880
[1]ثابت دی الکتریک، εr روند	2.33 مشخصات 2.33 ± 0.02.		2.20 مشخصات 0.02 ± 2.20		Z Z	N/A	C24/23/50 C24/23/50	1 مگاهرتز IPC-TM-650 2.5.5.3 10 گیگاهرتز IPC-TM 2.5.5.5
[4]ثابت دی الکتریک، εr طرح	2.33		2.20		Z	N/A	8 گیگاهرتز - 40 گیگاهرتز	طول فاز دیفرانسیل روش
ضریب اتلاف، tan δ	0.0005 0.0012		0.0004 0.0009		Z Z	N/A	C24/23/50 C24/23/50	1 مگاهرتز IPC-TM-650، 2.5.5.3 10 گیگاهرتز IPC-TM-2.5.5.5
ضریب حرارتی εr	-115		-125		Z	ppm/ درجه	-50 - 150 درجه	IPC-TM{1}}، 2.5.5.5
میزان مقاومت	2 X 107		2 X 107		Z	موم سانتی متر	C96/35/90	دانلود: ASTM D257
مقاومت سطحی	2 X 107		3 X 107		Z	موم	C/96/35/90	دانلود: ASTM D257
گرمای ویژه	0.96 (0.23)		0.96 (0.23)		N/A	J/g/K (cal/g/C)	N/A	محاسبه شد
مدول کششی	تست در 23 درجه	تست در 100 درجه	تست در 23 درجه	تست در 100 درجه	N/A	MPa (kpsi)	A	ASTM D638
	1300 (189)	490 (71)	1070 (156)	450 (65)	X
	1280 (185)	430 (63)	860 (125)	380 (55)	Y
استرس نهایی	50 (7.3)	34 (4.8)	29 (4.2)	20 (2.9)	X
	42 (6.1)	34 (4.8)	27 (3.9)	18 (2.6)	Y
کرنش نهایی	9.8	8.7	6.0	7.2	X	%
	9.8	8.6	4.9	5.8	Y
مدول فشاری	1210 (176)	680 (99)	710 (103)	500 (73)	X	MPa (kpsi)	A	دانلود: ASTM D695
	1360 (198)	860 (125)	710 (103)	500 (73)	Y
	803 (120)	520 (76)	940 (136)	670 (97)	Z
استرس نهایی	30 (4.4)	23 (3.4)	27 (3.9)	22 (3.2)	X
	37 (5.3)	25 (3.7)	29 (5.3)	21 (3.1)	Y
	54 (7.8)	37 (5.3)	52 (7.5)	43 (6.3)	Z
کرنش نهایی	4.0	4.3	8.5	8.4	X	%
	3.3	3.3	7.7	7.8	Y
	8.7	8.5	12.5	17.6	Z
جذب رطوبت	0.02		0.02		N/A	%	0.062 اینچ (1.6 میلی متر) D48/50	دانلود: ASTM D570
رسانایی گرمایی	0.22		0.20		Z	W/m/K	80 درجه	استاندارد: ASTM C518
ضریب از انبساط حرارتی	22 28 173		31 48 237		X Y Z	ppm/ درجه	0-100 درجه	IPC-TM{1}}، 2.4.41
فلش	500		500		N/A	درجه TGA	N/A	ASTM D3850
تراکم	2.2		2.2		N/A	gm٪ 2fcm3	N/A	استاندارد: ASTM D792
پوسته مس	27.2 (4.8)		31.2 (5.5)		N/A	pli (N٪ 2fmm)	1 اونس (35 میلی متر) EDC فویل پس از لحیم کاری شناور	IPC-TM٪ 7b٪ 7b1٪ 7d٪ 7d.4.8
قابلیت اشتعال	V-0		V-0		N/A	N/A	N/A	استاندارد UL94
فرآیند بدون سرب سازگار	آره		آره		N/A	N/A	N/A	N/A

مزیت برد مدار فرکانس بالا RT5870 PCB چیست

RT5870 یک ماده PCB با فرکانس بالا است که دارای مزایای زیر است:

تلفات دی الکتریک کم: RT5870 دارای ویژگی های تلفات دی الکتریک کم است، به این معنی که در کاربردهای فرکانس بالا، می تواند اتلاف انرژی در هنگام انتقال سیگنال را کاهش دهد و به حفظ وضوح و پایداری سیگنال کمک کند.
عملکرد عالی با فرکانس بالا: RT5870 دارای عملکرد فرکانس بالا عالی است و می تواند انتقال سیگنال و عملکرد الکتریکی پایدار را در محدوده فرکانس بالا ارائه دهد.
پایداری حرارتی عالی: مواد RT5870 پایداری حرارتی خوبی دارد، می تواند عملکرد پایدار را در محیط های با دمای بالا حفظ کند و مستعد تغییر شکل یا تخریب عملکرد نیست.
ثبات ابعادی: مواد RT5870 پایداری ابعادی خوبی دارد و می تواند ثبات شکل و اندازه خود را حتی در محیط های طولانی مدت با دمای بالا و رطوبت بالا حفظ کند.
پردازش پذیری: پردازش مواد RT5870 نسبتا آسان است، می تواند نیازهای طرح های پیچیده PCB را برآورده کند و از طریق تکنیک های رایج پردازش PCB قابل پردازش است.

کاربرد برد مدار فرکانس بالا RT5870 PCB چیست

برد مدار فرکانس بالا RT5870 PCB به طور گسترده در برنامه های مختلف فرکانس بالا استفاده می شود که عمدتاً شامل جنبه های زیر می شود:

What is application of RT5870 PCB High Frequency Circuit Board

تجهیزات ارتباطی: PCB RT5870 به طور گسترده در تجهیزات ارتباطی بی سیم مانند آنتن های ایستگاه پایه، سیستم های توزیع آنتن، تجهیزات ارتباطی مایکروویو و غیره استفاده می شود. تلفات دی الکتریک کم و عملکرد عالی فرکانس بالا باعث انتقال و دریافت سیگنال کارآمد در این دستگاه ها می شود.
سیستم رادار: سیستم های رادار نیاز به انتقال و پردازش سریع و دقیق سیگنال ها در محیط های با فرکانس بالا دارند. RT5870 PCB عملکرد پایدار با فرکانس بالا و پایداری حرارتی عالی را ارائه می دهد و آن را به یک ماده رایج در سیستم های راداری تبدیل می کند.
ارتباطات ماهواره ای: سیستم های ارتباطی ماهواره ای نیازمندی های بسیار بالایی برای پایداری و عملکرد انتقال سیگنال دارند. PCB RT5870 می تواند این الزامات را برآورده کند و به طور گسترده در ساخت و نگهداری تجهیزات ارتباطات ماهواره ای استفاده می شود.
تجهیزات الکترونیکی RF: تجهیزات الکترونیکی RF مانند تقویت کننده های RF، فیلترهای RF، سوئیچ های RF و غیره همگی برای دستیابی به پردازش و انتقال سیگنال به برد مدارهای فرکانس بالا نیاز دارند. PCB RT5870 ویژگی های فرکانس بالا و پایداری ابعادی خوبی را ارائه می دهد و برای این دستگاه ها مناسب است. ساخت.
تجهیزات پزشکی: برخی از تجهیزات پزشکی، به ویژه تجهیزات پزشکی بی سیم، برای دستیابی به انتقال داده و پردازش سیگنال به بردهای مدار با فرکانس بالا نیز نیاز دارند. PCB RT5870 می تواند نیازهای عملکرد فرکانس بالا این تجهیزات را برآورده کند.

برد مدار فرکانس بالا RT5870 PCB FQA

1. ویژگی های کلیدی PCB RT5870 چیست؟

PCB RT5870 معمولاً ثابت دی الکتریک پایین (ε)، مماس تلفات دی الکتریک کم (tanδ)، پایداری حرارتی بالا و پایداری ابعادی عالی را نشان می دهد که آن را برای مدارهای فرکانس بالا ایده آل می کند.

2. چه برنامه هایی برای PCB RT5870 مناسب هستند؟

PCB RT5870 معمولاً در برنامه های مختلف با فرکانس بالا مانند سیستم های ارتباطی بی سیم، سیستم های رادار، دستگاه های ارتباطی ماهواره ای، دستگاه های الکترونیکی RF (فرکانس رادیویی) و مدارهای مایکروویو استفاده می شود.

3. PCB RT5870 چگونه با سایر مواد برد مدار فرکانس بالا مقایسه می شود؟

PCB RT5870 به دلیل تعادل عالی خواص الکتریکی خود شناخته شده است، و آن را به انتخابی محبوب برای کاربردهای فرکانس بالا تبدیل می کند. در مقایسه با سایر مواد، PCB RT5870 ممکن است عملکرد بهتری از نظر یکپارچگی و قابلیت اطمینان سیگنال ارائه دهد.

4. هنگام طراحی با PCB RT5870 چه عواملی باید در نظر گرفته شود؟

هنگام طراحی PCB RT5870، طراح PCB باید عواملی مانند کنترل امپدانس، یکپارچگی سیگنال، مدیریت حرارتی را در نظر بگیرد. اما جای نگرانی نیست. هنگامی که سفارش می دهید، مهندس ما چک DFM را برای شما ارائه می دهد. در صورت وجود هرگونه سوال فنی، ما EQ و Gerber در حال کار را برای تایید شما برای اطمینان از عملکرد و قابلیت اطمینان بهینه ارسال می کنیم.
