چگونه برای انجام PCB چهار لایه تخته ساختار لمینت معمولی و طراحی ماسک solder

با طراحی مدار به طور فزاینده پیچیده و پرسرعت، چگونگی اطمینان از یکپارچگی سیگنال های مختلف (به ویژه سیگنال های پرسرعت)، که برای اطمینان از کیفیت سیگنال، به یک مشکل دشوار تبدیل شده است. در این زمان لازم است که با کمک نظریه خط انتقال تجزیه و تحلیل شود، و کنترل تطبیق مانع مشخصه خط سیگنال به کلید تبدیل می شود. اگر کنترل impedance سخت گیرانه ن باشد، باعث بازتاب سیگنال و تحریف سیگنال قابل توجهی خواهد شد که در نتیجه شکست طراحی می شود.

سیگنال های رایج، مانند اتوبوس PCI، اتوبوس PCI-E، USB، اترنت، حافظه DDR، سیگنال های LVDS و غیره، همه نیاز به کنترل مانع دارند. کنترل فوردنس در نهایت نیاز به تحقق از طریق طراحی PCB، و الزامات بالاتر نیز برای فرایند هیئت مدیره PCB مطرح شده است. در مرحله اولیه، شرکت ما اسناد فنی مانند قوانین محاسبه مانع و دانش پایه را منتشر کرده است. به منظور پاسخگویی به نیازهای برخی از مشتریان، موارد زیر ساختارهای ورقه ای معمولی 4 لایه ای شرکت ما را با ضخامت های مختلف صفحه ای و برخی نتایج محاسبه impedance رایج معرفی خواهند کرد، مشتریانی که به آن نیاز دارند می توانند عرض خط مانع و فاصله را با توجه به پارامترهای توصیه شده زیر طراحی کنند:

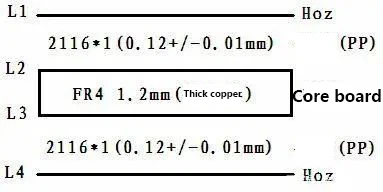

۱٫ضخامت صفحه تمام شده ۱٫۶ میلی متر (ساختار ورقه ای) است:

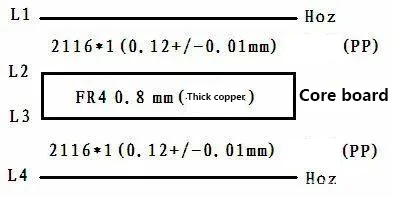

۲٫ضخامت صفحه تمام شده ۱٫۲ میلی متر (ساختار ورقه ای) است:

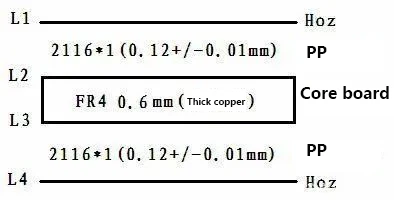

3. ضخامت صفحه به پایان رسید 1.0mm (ساختار ورقه ای):

۴٫ ضخامت صفحه تمام شده ۰٫۸ میلی متر (ساختار ورقه ای) است:

چهار ساختار لمینت شده بالا ساختار لمینت شده معمولی ۴ لایه ما هستند. همان طور که از شکل دیده می شود، PP مورد استفاده در ساختار لمینت معمولی ۲۱۱۶ است، و ضخامت آن حدود ۰٫۱۲ میلی متر است.

برای ساختار پرس معمولی شرکت ما، پارامترهای خطوط اجداد معمولی (مانند خط impedance لایه L1 اشاره به L2 لایه & L4 لایه خط impedance اشاره به L3 لایه) پارامترهای می تواند به نتایج محاسبه زیر اشاره داشته باشد:

1. عرض خط لایه بیرونی 0.195mm, و مانع تک پایان است به کنترل 50+/--10٪ ohm (L1 Ref L2 لایه, L4 لایه Ref L3 لایه)

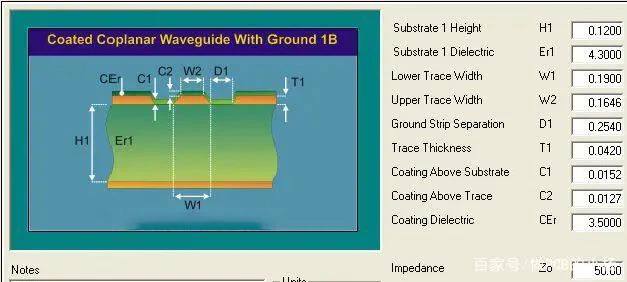

2. عرض خط دو طرفه 0.19mm, خط به مس فاصله 0.254mm, کنترل impedance کوپلانار تک پایان 50+/-10٪ ohm (L1 Ref L2 لایه, L4 لایه Ref L3 لایه)

3. عرض خط دو طرفه 0.1524mm, فاصله خط 0.2032mm, کنترل impedance دیقاری 100+/-10٪ ohm (L1 Ref L2 لایه, L4 لایه Ref L3 لایه)

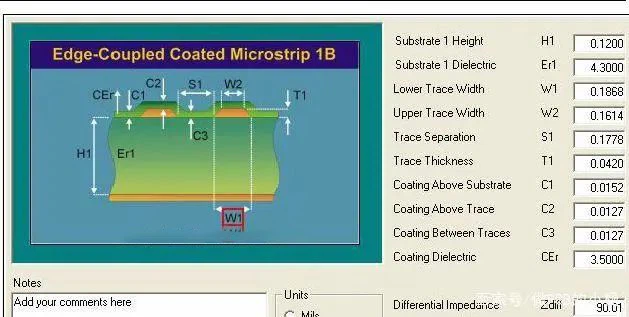

4. عرض خط دو طرفه 0.1868mm, فاصله خط 0.1778mm, کنترل impedance دیقاری 90+/--10٪ ohm (L1 Ref L2 لایه, L4 لایه Ref L3 لایه)

این ساختار لمینت معمولی و ماسک فروشنده طراحی تخته چهار لایه PCB است.
