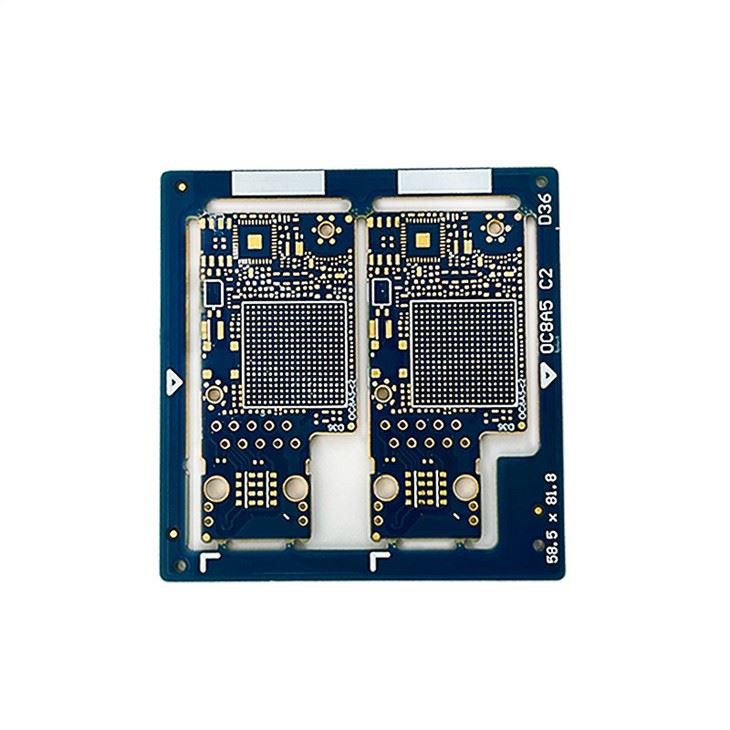

برد PCB 6 لایه چند لایه

جزئیات محصول

PCB 6 لایه به طور گسترده در الکترونیک فشرده مانند دستگاه های پوشیدنی، ماژول های ارتباطی و تجهیزات نظامی استفاده می شود. الزامات مهندسی محدود زیادی برای تولید به ویژه در فرآیند آبکاری، لمینیت و حفاری وجود دارد. فناوری Ramming در ساخت 6 لایه PCB در 10 سال گذشته بسیار با تجربه است. مدیریت داخلی فرآیندهای SOP تصفیه شده به دلیل پیچیدگی آن، کیفیت و کارایی تولید را به شدت کنترل می کند.

جزئیات سریع

PCB چند لایه

همانطور که از نام برد مدار چند لایه پیداست به این معنی است که یک برد مدار با بیش از دو لایه را می توان چند لایه نامید مانند چهار لایه، شش لایه، هشت لایه و غیره. البته برخی از طرح ها مدارهای سه لایه یا پنج لایه هستند که به مدارهای مدار چاپی چند لایه نیز معروف هستند. بزرگتر از نمودار سیم کشی رسانای تخته دو لایه، لایه ها توسط لایه های عایق از هم جدا می شوند. پس از چاپ هر لایه مدار، هر لایه مدار با فشار دادن روی هم قرار می گیرد. پس از آن، از سوراخ های حفاری برای تحقق رسانایی بین خطوط هر لایه استفاده می شود. مزیت بردهای مدار مدار چاپی چند لایه این است که خطوط را می توان در چندین لایه توزیع کرد تا محصولات دقیق تری طراحی شوند. یا محصولات کوچکتر را می توان با تخته های چند لایه محقق کرد. مانند: بردهای مدار تلفن همراه، میکرو پروژکتور، ضبط صوت و سایر محصولات با حجم نسبتاً زیاد. علاوه بر این، چندین لایه می تواند انعطاف پذیری طراحی، کنترل بهتر امپدانس دیفرانسیل و امپدانس تک سر و خروجی بهتر برخی از فرکانس های سیگنال را افزایش دهد.

مزایای کاربرد بردهای مدار PCB چند لایه:

1. تراکم مونتاژ بالا، اندازه کوچک و وزن سبک، پاسخگویی به نیازهای تجهیزات الکترونیکی سبک و کوچک.

2. با توجه به تراکم مونتاژ بالا، اتصال بین اجزاء (از جمله اجزاء) کاهش می یابد، نصب ساده است، و قابلیت اطمینان بالا است.

3. به دلیل تکرارپذیری و سازگاری گرافیک، خطاهای سیم کشی و مونتاژ کاهش می یابد و زمان نگهداری، اشکال زدایی و بازرسی تجهیزات ذخیره می شود.

4. تعداد لایه های سیم کشی را می توان افزایش داد، در نتیجه انعطاف پذیری طراحی را افزایش داد.

5. می تواند مداری با امپدانس معین تشکیل دهد و مدار انتقال با سرعت بالا را تشکیل دهد.

6. لایه محافظ مدار و مدار مغناطیسی را می توان تنظیم کرد و لایه اتلاف حرارت هسته فلزی را نیز می توان برای رفع نیازهای عملکردهای ویژه مانند محافظ و اتلاف گرما تنظیم کرد.
