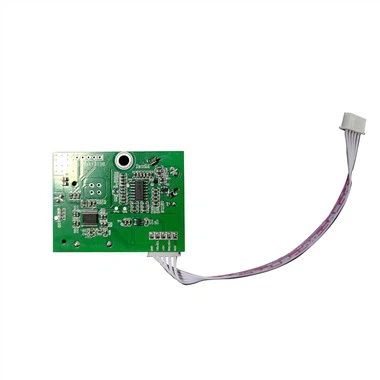

مونتاژ PCB ماشین رباتیک

جزئیات محصول

بازار الکترونیک خودرو سومین حوزه کاربردی بزرگ PCB بعد از کامپیوتر و ارتباطات است. با تکامل و توسعه تدریجی خودروها از محصولات مکانیکی به معنای سنتی به محصولات با فناوری پیشرفته هوش، اطلاعات و مکاترونیک، فناوری الکترونیک به طور گسترده ای در خودروها مورد استفاده قرار گرفته است، خواه سیستم موتور، سیستم شاسی، محصولات الکترونیکی در سیستم های ایمنی، سیستم های اطلاعاتی و سیستم های محیطی داخل خودرو بدون استثنا. بازار خودرو بدیهی است که به نقطه درخشان دیگری در بازار لوازم الکترونیکی مصرفی تبدیل شده است. توسعه الکترونیک خودرو به طور طبیعی باعث توسعه PCB های خودرو شده است.

امروزه در میان اهداف کلیدی PCB، PCB خودرو جایگاه مهمی را اشغال می کند. با این حال، به دلیل محیط کاری خاص، ایمنی و نیازهای فعلی بالای خودروها، الزامات بالاتری در مورد قابلیت اطمینان PCB و سازگاری با محیط زیست دارد.

قسمت پایین PCB از چندین لایه مانند این تشکیل شده است.

⑴ بسترها: اینها مواد تخصصی هستند که جریان الکتریکی را به حداقل می رساند. بسترهای معمولی که به عنوان لایه های عایق بین دو لایه مس رسانا استفاده می شوند، رزین های سری فلوئور، رزین های PPO یا PPE و رزین های اپوکسی اصلاح شده، بسترهای دی الکتریک سری فلوئور، PTFE و غیره هستند.

⑵ مس: یک لایه نازک از فویل مس برای بهبود مقاومت حرارتی و ظرفیت حمل جریان PCB اضافه می شود.

⑶ مقاومت لحیم کاری: معمولاً مقاومت لحیم سبز، برای عایق بندی سیم های مسی از سایر مواد رسانا استفاده می شود.

⑷ صفحه ابریشمی: صفحه ابریشمی لایه نهایی PCB، که به ارائه نشانگرهای متنی برای قطعه کمک می کند. لایه‌های سیلک‌اسکرین به شناسایی نقاط تست، شماره قطعه، نمادهای هشدار، آرم‌ها و علامت‌های سازنده کمک می‌کنند.

لایه های اصلی بالا برای همه انواع PCB تقریباً یکسان است. تنها چیزی که در PCBهای صلب، انعطاف پذیر، هسته فلزی، نصب سطحی یا سوراخ دار متفاوت است، استفاده از یک بستر است. سازنده پس از در نظر گرفتن کاربرد، بستر را انتخاب می کند.

فرآیند SMD

مونتاژ یک طرفه

Incoming inspection => silk screen solder paste (spot glue) => patch => drying (curing) => reflow soldering => cleaning => inspection =>دوباره کاری کنید

مونتاژ دو طرفه

A: Incoming material inspection => PCB's A side silk screen solder paste (spot glue) => SMD PCB B side silk screen paste (spot glue) => SMD => drying => reflow soldering ( It is better to only do the B side => cleaning => inspection =>دوباره کاری).

B: Incoming material inspection => PCB's A-side screen printing solder paste (spot adhesive) => SMD => drying (curing) => A-side reflow soldering => cleaning => flip = PCB's B-side point SMT glue => SMD => curing => B-side wave soldering => cleaning => inspection =>تعمیر)

این فرآیند برای لحیم کاری مجدد در سمت A PCB و لحیم کاری موجی در سمت B مناسب است. در SMD مونتاژ شده در سمت B PCB، این فرآیند باید زمانی استفاده شود که فقط پین های SOT یا SOIC (28) در زیر قرار دارند.
