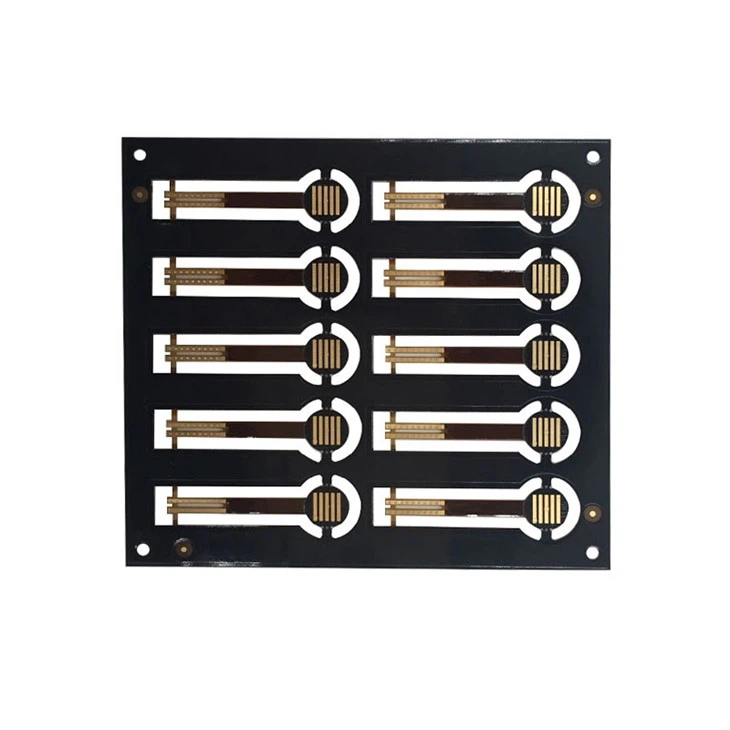

تخته انعطاف پذیر 6 لایه برای دستگاه پزشکی

نوع تخته: تخته انعطاف پذیر سفت و سخت
تعداد لایه های تخته: 6 لایه
ضخامت صفحه: 2.0±0.05 میلی متر
تکمیل سطح: طلای غوطه ور
حداقل عرض خط/فاصله خط: 0.076 میلی متر

ارسال درخواست

شرح

جزئیات خاص تخته انعطاف پذیر 6 لایه برای دستگاه پزشکی

نوع تخته: تخته انعطاف پذیر سفت و سخت
تعداد لایه ها: 6 لایه
ضخامت صفحه: 2.0±0.05 میلی متر
ضخامت مس: 1OZ
ماسک لحیم کاری: سبز
صفحه ابریشمی: سفید
تکمیل سطح: طلای غوطه ور
حداقل عرض خط/فاصله خط: 0.076 میلی متر
حداقل قطر سوراخ: 0.1mm
مواد: مواد درجه A Shengyi + تخته انعطاف پذیر FPC
ویژگی های محصول: {{0}}.1mm سوراخ لیزر + عرض خط 0.05mm

6 layer rigid-flex board Top and bottom side

مزایای PCB 6 لایه انعطاف پذیر صلب برای دستگاه های پزشکی چیست؟

6-تجهیزات پزشکی لایه مدار چاپی انعطاف‌پذیر صلب یک برد مدار است که بردهای نرم و سخت را ترکیب می‌کند. دارای ویژگی های یکپارچگی بالا، عملکرد بالا و قابلیت اطمینان است و برای تجهیزات تصویربرداری پزشکی، تجهیزات نظارت پزشکی و تجهیزات درمانی مناسب است.

مزایای PCB انعطاف پذیر 6 لایه عبارتند از:

یکپارچگی بالا: دستیابی به یکپارچگی با چگالی بالا برای رفع نیازهای چند منظوره تجهیزات پزشکی.
عملکرد و قابلیت اطمینان بالا: استفاده از مواد با کیفیت بالا و فرآیندهای ساخت پیشرفته برای اطمینان از عملکرد پایدار طولانی مدت.
طراحی سبک وزن: کاهش وزن تجهیزات و تسهیل عملکرد.
آسان برای جمع آوری و نگهداری: طراحی انعطاف پذیر مونتاژ خودکار را امکان پذیر می کند، هزینه ها را کاهش می دهد و تعمیر و نگهداری را ساده می کند.
ایمنی: PCB 6 لایه انعطاف پذیر سخت، عملکرد عایق و دوام خوبی برای اطمینان از عملکرد ایمن و جلوگیری از حوادث دارد.

در زمینه پزشکی، این برد عمدتا برای دستیابی به عملکرد بالا، چند کاره و قابلیت اطمینان استفاده می شود. به عنوان مثال، در تجهیزات تصویربرداری پزشکی، می توان به جمع آوری و پردازش تصویر با وضوح بالا دست یافت. در تجهیزات نظارت پزشکی، پارامترهای فیزیولوژیکی را می توان در زمان واقعی نظارت کرد. در تجهیزات درمان می توان به کنترل و نظارت دقیق دست یافت.

در کجا از 6-PCB لایه انعطاف پذیر استفاده می شود؟

سناریوهای کاربردی 6-pcb لایه انعطاف پذیر برای تجهیزات پزشکی در زمینه پزشکی عمدتاً شامل جنبه های زیر است:

Where is 6-layer Rigid-flex PCB used

تجهیزات تصویربرداری پزشکی: در تجهیزات تصویربرداری پزشکی، مانند دستگاه های CT، MRI و اشعه ایکس، می توان از 6-pcb لایه ای انعطاف پذیر برای تجهیزات پزشکی برای جمع آوری، پردازش و انتقال تصاویر با وضوح بالا استفاده کرد. یکپارچگی بالا و ویژگی های عملکرد بالا می تواند کیفیت تصویربرداری و کارایی دستگاه را بهبود بخشد.
تجهیزات مانیتورینگ پزشکی: در تجهیزات مانیتورینگ پزشکی، مانند الکتروکاردیوگراف، فشارسنج، و ونتیلاتور، 6-pcb لایه‌ای انعطاف‌پذیر انعطاف‌پذیر برای تجهیزات پزشکی می‌تواند برای نظارت بر پارامترهای فیزیولوژیکی بیماران در زمان واقعی مانند ECG، فشار خون، و تنفس استفاده شود. . قابلیت اطمینان و پایداری بالای آن می تواند صحت و به موقع بودن داده های پایش را تضمین کند.
تجهیزات درمانی: در تجهیزات درمانی، مانند تجهیزات رادیوتراپی، تجهیزات لیزر درمانی، و روبات‌های جراحی، می‌توان از 6-تجهیزات پزشکی لایه‌ای تخته نرم سخت برای دستیابی به کنترل و نظارت دقیق درمان استفاده کرد. یکپارچگی بالا و ویژگی های عملکرد بالا می تواند ایمنی و اثربخشی اثرات درمان را بهبود بخشد.
تجهیزات تشخیصی آزمایشگاهی: تجهیزات تشخیصی در شرایط آزمایشگاهی، مانند آنالایزرهای بیوشیمیایی، آنالایزرهای ایمنی و آنالایزرهای خون، 6- PCB انعطاف‌پذیر لایه‌ای برای تجهیزات پزشکی می‌تواند برای دستیابی به یکپارچگی و کنترل عملکردهای تشخیصی متعدد استفاده شود. یکپارچگی بالا و طراحی سبک وزن آن می تواند قابلیت حمل و سهولت استفاده از دستگاه را بهبود بخشد.
تجهیزات پزشکی قابل کاشت: در تجهیزات پزشکی قابل کاشت، مانند ضربان‌ساز، کاشت حلزون، و محرک‌های عصبی، می‌توان از 6- PCB انعطاف‌پذیر لایه‌ای برای تجهیزات پزشکی برای دستیابی به عملکرد پایدار طولانی‌مدت و کنترل دقیق تجهیزات استفاده کرد. قابلیت اطمینان و ایمنی بالای آن می تواند تأثیر درمانی و کیفیت زندگی بیمار را تضمین کند.

6-pcb انعطاف‌پذیر لایه لایه برای تجهیزات پزشکی دارای مزایای یکپارچه‌سازی بالا، عملکرد و قابلیت اطمینان بالا، طراحی سبک وزن، مونتاژ و نگهداری آسان و ایمنی است. برای تجهیزات و سناریوهای مختلف پزشکی مناسب است و می تواند عملکرد تجهیزات پزشکی را بهبود بخشد. قابلیت اطمینان و تجربه کاربر برای توسعه حوزه پزشکی اهمیت زیادی دارد.

قابلیت‌های ساخت برد انعطاف‌پذیر بتون

روند	مورد	ظرفیت تولید انبوه
تعداد لایه ها		PCB انعطاف پذیر:1-30 لایه (شامل HDI flex pcb)
تعداد لایه ها		PCB انعطاف‌پذیر صلب:2 - 50 لایه‌ها (از جمله PCB سخت انعطاف‌پذیر HDI)
حفاری	حداقل قطر سوراخ حفاری	CNC 00.1mm، لیزر 00.08mm
	تحمل انحراف حفاری	کمتر یا مساوی با 0.05 میلی متر
	حداقل عرض شیار حفاری	بزرگتر یا مساوی با 0.60 میلی متر
جریان	حداقل عرض/فضای خط	٪7b٪ 7b٪ 7b٪ 7b2٪ 7d٪ 7d٪ 7d٪ 7d.04mm٪ 2f0.04mm
جریان	حداقل تحمل برای ناهماهنگی الگو در هر دو طرف	±0.02 میلی متر
ماسک جوشکاری	حداقل پل ماسک لحیم کاری	پل ماسک لحیم کاری بزرگتر یا مساوی با 0.075mm
	حداقل باز شدن ماسک لحیم کاری	ضخامت S/M 10-35ام، دهانه S/M: گرد {{0}}.4mm، مربع 0.3*0.3mm
	تحمل تراز ماسک لحیم کاری	ماسک لحیم کاری: بزرگتر یا مساوی 0.03 میلی متر
ابریشم		سفید، سیاه و غیره ....
تکمیل سطح	ضخامت آبکاری نیکل	2-6امم
	ضخامت آبکاری طلا	0.025-0.5 ماه
	طلای غوطه وری	٪7b٪7b0٪7d٪7d٪7b٪7b1٪7d٪7d.075um
	او اس پی	0.4-0.8m
مشت زدن طرح کلی	تحمل طرح کلی:	0.05mm (قالب دقیق، لیزر)
	تحمل طرح کلی:	±0.10mm (تولید قالب فولادی معمولی)
	تحمل طرح کلی:	بزرگ‌تر یا مساوی ±0.۲۰ میلی‌متر (قالب‌سازی)
	گوشه های تیز رئوس مطالب به فیله های انتقالی اجازه می دهد	R بزرگتر یا مساوی با 0.20 میلی متر
	فاصله از مرکز سوراخ تعیین موقعیت تا لبه طرح حداقل است	2.5 میلی متر
	حداقل فاصله بین واحدها	بزرگتر یا مساوی 0.5 میلی متر (مناسب برای جامپ پانچ، معمولاً 1-2 میلی متر)
	فاصله لبه از خط برش را مشخص کنید	بزرگتر یا مساوی 2.{1}}میلی متر
	فاصله سوراخ تعیین موقعیت از خط برش	بزرگتر یا مساوی با 0.23 میلی متر
	حداقل قطر سوراخ نیم دایره	{{0}}.3mm مقدار ایمنی 0.4mm
	حداقل فاصله از خط تا لبه تخته	0.40 میلی متر (برش با دست)
	حداقل فاصله از خط تا لبه تخته	0.30 میلی متر (قالب چاقو)
	حداقل فاصله از خط تا لبه تخته	0.15mm (قالب فولادی)
	حداقل فاصله از خط تا لبه تخته	0.1mm (قالب پانچ دقیق)
طرح کلی تخته انعطاف پذیر سفت و سخت	اندازه چاقوی مسیریابی	حداقل {0}}.8mm (حداقل شعاع قوس داخلی R0.4mm
	سوراخ لوله	NPTHL{1}}1.0 میلی متر
	تحمل	تحمل محیطی تخته فرز +0.13mm
	حداقل فاصله از خط تا لبه تخته	0.2 میلی متر (لبه)
	ضخامت کل V-CUT نازک ترین FR4 است	0.3 میلی‌متر (یک طرف)
	کمترین عمق V-CUT	0.08mm (زاویه اریب: 450)
تست	باریک ترین ضخامت تخته را تست کاوشگر پرنده	٪7b٪7b0٪7d٪7d.1mm
تحمل امپدانس		1.R کمتر یا مساوی 50Q تحمل=+5Q2 1000>R>تحمل 50Q=±100 3.R>1000 تحمل=±10%
محصول نهایی	تحمل ضخامت تمام شده (0.05-0.10mm)	±0.015 میلی متر
	تحمل ضخامت تمام شده (0.11-0.2mm)	±0.02 میلی متر
	تحمل ضخامت تمام شده (0.21-0.40mm)	+0.03 میلی متر
	برد چندلایه Rigid-flex	با توجه به ساختار طرح بندی خاص تعیین کنید
