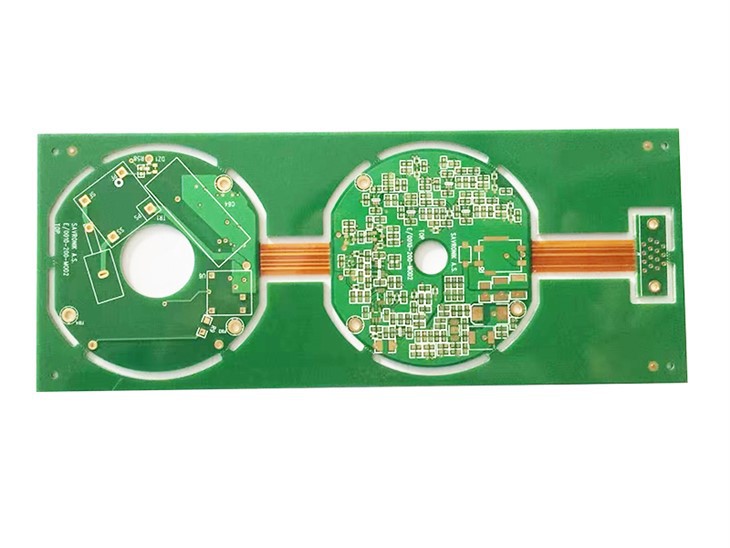

PCB چند لایه انعطاف پذیر صلب

کارخانه Beton ما به مشتریان کمک کرده است که تخته های انعطاف پذیر زیادی را تولید کنند. دسته‌های تخته‌های چندلایه انعطاف‌پذیر سفت و سخت زیر برخی از موارد معمول ما هستند.

4 لایه پشته پی سی بی انعطاف پذیر با فیلم EMI Shield

این پشته‌بندی مدار انعطاف‌پذیر چندلایه به یک بخش انعطاف‌پذیر محافظ EMI یا RF نیاز دارد. این فیلم EMI Shield می‌تواند بدون افزایش هزینه لایه‌های مس، به محافظت بسیار موثر EMI و RF دست یابد و دارای مزایای کاهش هزینه و ساختار انعطاف‌پذیر نازک‌تر برای افزایش انعطاف‌پذیری است.

پوشش ناحیه فلکس دارای چندین دهانه انتخابی برای آشکار کردن مدارهای زمین است. این فیلم‌های محافظ EMI دارای یک چسب رسانا هستند، به طوری که پس از چند لایه شدن، چسب به داخل دهانه پوشش گسترش می‌یابد و به زمین در معرض چسبیده می‌شود و سپر را زمین می‌کند.

این{0}} pcb انعطاف‌پذیر صلب است و با ۱ مدار صلب، ۲ مدار فلکس و ۱ مدار صلب ترکیب شده است. ما می‌توانیم سپر را در قسمت بیرونی پوشش در ناحیه فلکس ببینیم، که راه‌حل مقرون‌به‌صرفه‌تری نسبت به افزودن یک لایه مس اضافی است، و این انباشتگی انعطاف‌پذیری و خمش‌پذیری مکانیکی لایه فلکس را بسیار افزایش می‌دهد.

و مواد تخته انعطاف پذیر 4 لایه FR{2}}PI+EMI Shield است. قسمت انعطاف‌پذیر 0.1 میلی‌متر، قسمت صلب می‌تواند 0 باشد.8-1.6 میلی‌متر و فیلم EMI Shield 0.018 میلی‌متر است.

6 لایه سخت انعطاف پذیر pcbstandardstackup

یک پشته طراحی PCB انعطاف پذیر استاندارد دارای ساختار متقارن است. این نوع طراحی متقارن امکان کنترل امپدانس را نیز فراهم می کند.

از آنجایی که 6 لایه زیر انباشته پی سی بی سخت انعطاف پذیر است، لایه فلکس در مرکز سازه قرار دارد، با تعداد لایه های زوج در نواحی صلب و انعطاف پذیر. در دو منطقه صلب ضخیم تر، تعداد لایه ها زوج است. در نمونه تخته انعطاف‌پذیر صلب مانند این، می‌تواند شش لایه باشد، یا می‌تواند از چهار به شانزده لایه یا بیشتر برود. نکته کلیدی این استک آپ مدار انعطاف پذیر این است که لایه فلکس در مرکز ساختار قرار دارد.

پشته‌بندی PCB انعطاف‌پذیر 7 لایه با لایه اعداد فرد

در زیر یک انباشته تخته انعطاف پذیر با لایه های فرد است. در ساخت بردهای عمومی ریجید فلکس، طراحی بردهای مدار فلکس صلب با لایه های یکنواخت الزامی است. در حالی که تعداد عجیب و غریب از لایه ها یک طراحی غیر معمول است، کارخانه Rigid-Flex ما قابل ساخت است و مجموعه ای از مزایای خاص خود را دارد. این PCB 7 لایه انعطاف پذیر انعطاف پذیری بسیار خوبی را ارائه می دهد و هزینه ها را کاهش می دهد.

8 لایه PCBstackup نامتقارن انعطاف پذیر صلب

این ساختار PCB انعطاف‌پذیر و صلب یک طراحی پشته‌ای نامتقارن است. کاربردهای PCB انعطاف‌پذیر چندلایه با ساختارهای نامتقارن اغلب توسط برخی الزامات امپدانس بسیار پیچیده هدایت می‌شوند و این نوع PCB انعطاف‌پذیر چندلایه دارای الزامات ضخامت دی الکتریک بسیار متفاوتی است. اینها همچنین ممکن است توسط کور از طریق ایجاد شود، و این ساختار طراحی نامتقارن می تواند اجازه دهد تا نسبت تصویر از طریق کور را کاهش دهد، تا قابلیت ساخت و قابلیت اطمینان واحد را بهبود بخشد.

از آنجایی که این استک آپ نامتقارن یک ساخت نامتعادل است، بنابراین در آرایه اسمبلی ممکن است مقداری پیچ و تاب ظاهر شود. بنابراین باید فیکسچر را فشرده کنیم تا بتوانیم آرایه مونتاژ شده در طول فرآیند مونتاژ حمل و نقل شود.

این مدار چاپی چندلایه صلب منعطف PCB یک PCB انعطاف پذیر 8 لایه با نامتقارن است. این لایه انعطاف پذیر در مرکز طرح مانند یک استک آپ استاندارد انعطاف پذیر نیست و به سمت پایین حرکت می کند. این نوع استک آپ هنوز در پیکربندی قابل ساخت است. علاوه بر این، ممکن است در آرایه مونتاژ شده مقداری پیچ خوردگی و پیچ خوردگی ایجاد شود، نه هیچ مشکل دیگری در تولید.

دیگر نوع انباشته پی سی بی سخت انعطاف پذیر چند لایه

6 لایه پشته‌بندی PCB انعطاف‌پذیر صلب با لایه‌های انعطاف‌پذیر مختلف

انواع دیگر انباشته‌های انعطاف‌پذیر چندلایه در تعداد لایه‌های انعطاف‌پذیر بین قطعات صلب متفاوت است. یعنی سه بخش صلب وجود دارد، و سپس ممکن است سه یا چهار لایه انعطاف پذیر وجود داشته باشد که بخش صلب اول و دوم را به هم متصل می کند، اما فقط یک یا دو لایه دوم و سوم را به هم متصل می کند. پیکربندی های زیادی از این ساختارهای لایه انعطاف پذیر مختلف وجود دارد، اما توصیه می کنیم برای این نوع طراحی از ساختارهای لایه انعطاف پذیر با شکاف هوا استفاده کنید.این انباشته PCB 6 لایه انعطاف پذیر سخت، لایه های انعطاف پذیر مختلف را نشان می دهد. چهار لایه فلکس بین بخش اول و دوم صلب وجود دارد، اما فقط دو لایه انعطاف پذیری بین لایه دوم و سوم صلب وجود دارد. L2 و L3 لایه‌های انعطاف‌پذیری هستند، اگرچه برای اهداف مسیریابی به بخش صلب گسترش می‌یابند، این لایه‌های انعطاف‌پذیر دو بخش را پوشش نمی‌دهند. مزیت اصلی کاهش قسمت خمشی است، زیرا تعداد اتصالات به لایه های اضافی نیاز ندارد و کاهش تنها به دو لایه خمشی به طور قابل توجهی توانایی خمشی این سازه را بهبود می بخشد.
